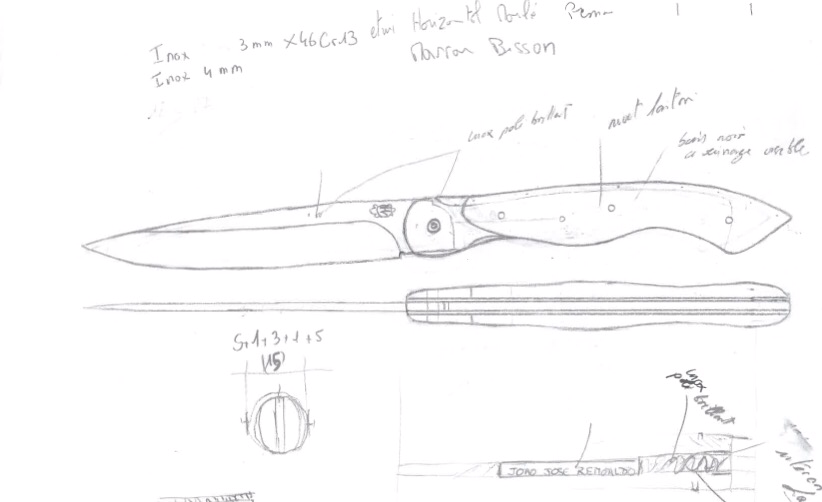

Partant d’un dessin, j’ai voulu vérifier au travers d’outils informatique que le croquis tenait la route …

Donc scanne du dessin et un coup de Photoshop pour le nettoyer un peu.

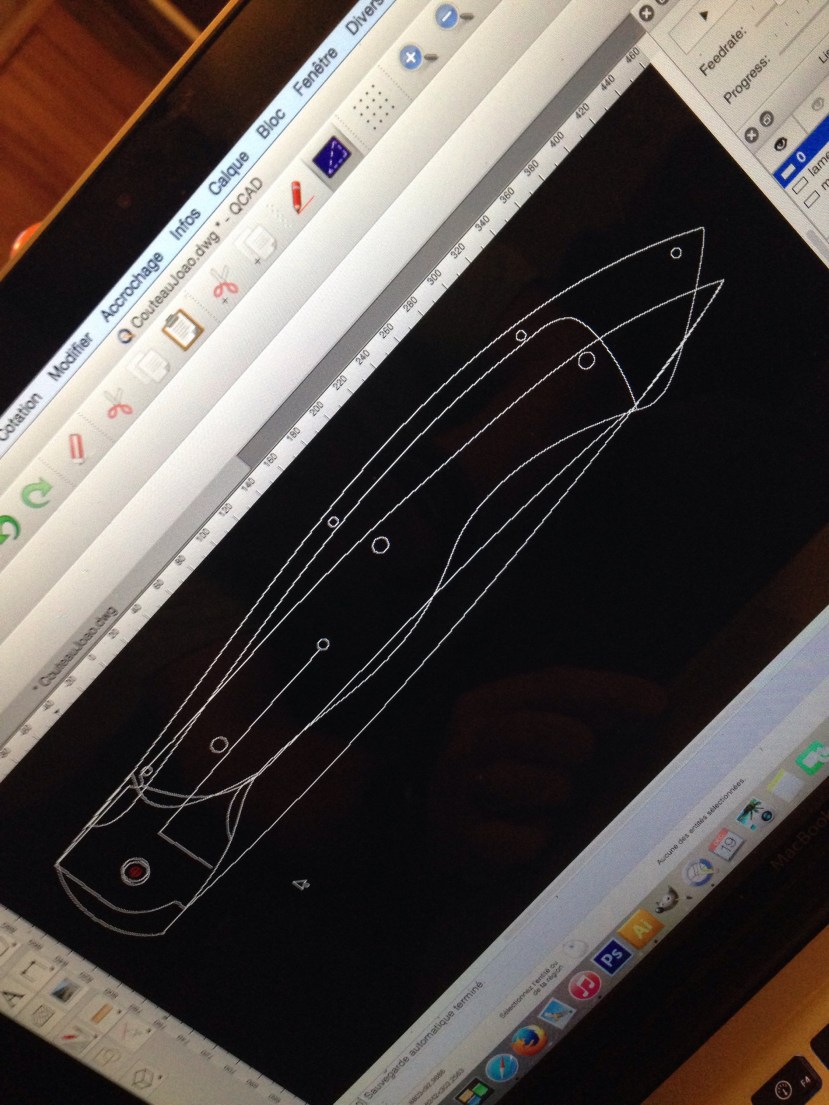

Et hop vectorisation dans illustrator pour un gros boulot de modélisation

Et non le premier dessin ne colle pas … La lame est trop longue et l’intercalaire n’est pas ajusté.

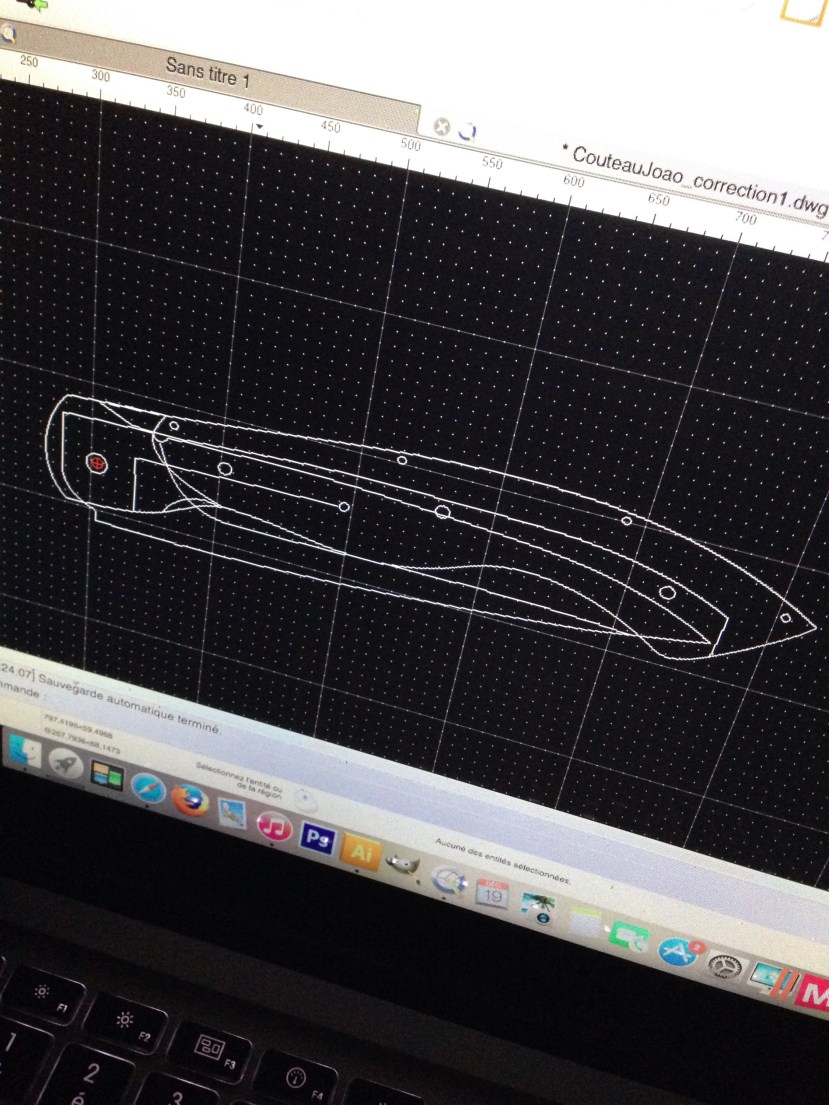

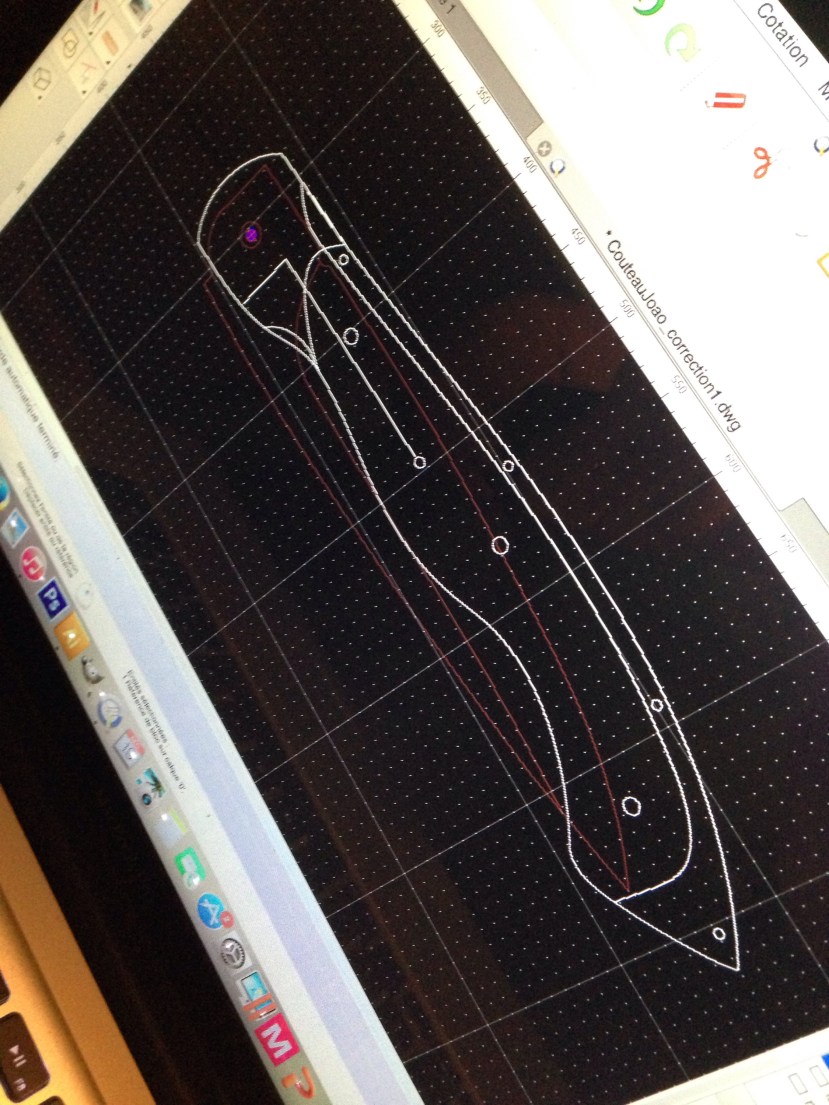

après les ajustements grossiers, je suis arrivé à une version plutôt meilleur mais en passant le modèle dans autocad la ça n’allait pas encore … Du coup j’ai repris plus finement le modèle et la ça devrait aller
